Verstehen, wie Zelle, Modul, Spannung, Strom und Leistung zusammenhängen
In dieser Lektion ermittelst du, was „Verstehen, wie Zelle, Modul, Spannung, Strom und Leistung zusammenhängen“ im Alltag tatsächlich leisten muss. Du prüfst die Bedingungen am Standort und die Grenzen der verwendeten Technik. Danach hältst du das Ergebnis, die verfügbare Reserve und eine sichere Alternative fest.
Dein LernfortschrittAuf diesem Gerät gespeichert.
Lektionskompass
Anleitung
Vorbereiten, Schritt für Schritt durchführen und das Ergebnis kontrollieren.
Durchführen
- Führe „Schritt 1“ durch und notiere jeden Wert zusammen mit seiner Einheit und dem jeweiligen Betriebszustand.
- Lege vor dem nächsten Schritt fest, bei welchen Warnzeichen du die Arbeit abbrichst und welche sichere Alternative dir dann zur Verfügung steht.
Prüfen
- Pmax, Vmp, Imp, Voc und Isc gefunden
- Pmax rechnerisch geprüft
- Messbuchsen und Polarität kontrolliert
Wenn der Ablauf nicht wie geplant funktioniert
Sicher anpassen
- Bei unsicherer Dimensionierung Anlage kleiner und galvanisch getrennt als Lernaufbau testen
- 230-V-, Erdungs- und Einspeisearbeiten einem Elektrofachbetrieb überlassen
Fehler erkennen und korrigieren
- Liegt ein Messwert außerhalb des zulässigen Bereichs des Reglers, verbindest du die Komponenten nicht und berechnest die Auslegung neu.
- Treten Wärme, ungewöhnlicher Geruch oder eine instabile Spannung auf, schaltest du die Anlage ab, trennst sie und klärst vor einem Neustart die Ursache.
Konkrete Lernziele
- Unterscheide Zelle, Modul und String.
- Nutze P = U × I, beachte Leerlaufspannung Voc, Kurzschlussstrom Isc und den Maximum-Power-Point; Nennleistung gilt nur unter Prüfbedingungen.
- Ergebnis messen und mit den zulässigen Grenzen vergleichen
Was du konkret prüfst
Unterscheide Zelle, Modul und String. Nutze P = U × I, beachte Leerlaufspannung Voc, Kurzschlussstrom Isc und den Maximum-Power-Point; Nennleistung gilt nur unter Prüfbedingungen.
REALE SYSTEMANSICHT + TECHNISCHES DETAIL 1/1
Verstehen, wie Zelle, Modul, Spannung, Strom und Leistung zusammenhängen
Unterscheide Zelle, Modul und String. Nutze P = U × I, beachte Leerlaufspannung Voc, Kurzschlussstrom Isc und den Maximum-Power-Point; Nennleistung gilt nur unter Prüfbedingungen.
REALE SYSTEMANSICHT

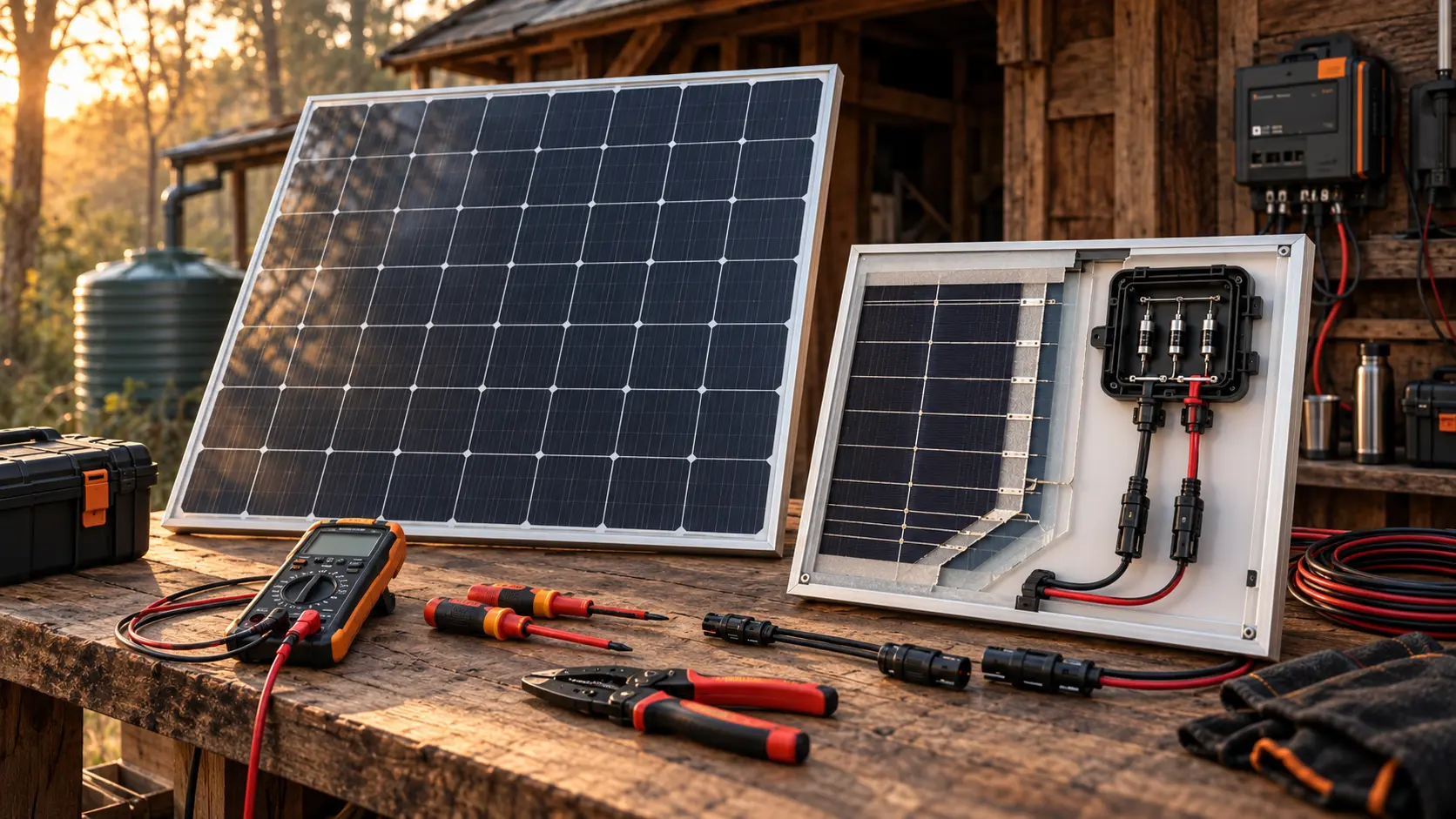

Zellverbinder führen den erzeugten Gleichstrom zur Anschlussdose; Bypassdioden halten bei Teilverschattung einen alternativen Strompfad offen.
Abhängigkeiten und Grenzen
Erfasse jeden Verbraucher mit Leistung, täglicher Laufzeit und Anlaufstrom. Aus Watt mal Stunden entstehen Wattstunden; auf der Erzeugerseite werden Kabel-, Regler-, Speicher- und Umwandlungsverluste zusätzlich angesetzt.
Planung in der richtigen Reihenfolge
Lege Systemspannung, Modulfenster, Reglergrenzen und Speicher fest, bevor Komponenten gekauft werden. Leerlaufspannung bei Kälte und Kurzschlussstrom mit Sicherheitszuschlag dürfen die Eingangswerte des Reglers nie überschreiten.
Betrieb prüfen und absichern
Plane vom Akku aus: batterienahe Sicherung, geeigneter Hauptschalter, ausreichend kurze Leitungen und berührungsgeschützte Verteilung. Plus und Minus werden eindeutig markiert; jede Abzweigung ist passend zum kleinsten Kabel abgesichert.
Durchgerechnetes Beispiel
Ein Modul liefert bei 32 V und 9 A momentan 288 W. Die tägliche Energie in Wh hängt zusätzlich von Sonnenscheindauer, Ausrichtung, Temperatur und Verlusten ab.
ARBEITSABLAUF
Schritt für Schritt durchführen
- 01 · Schritt 1
Suche auf dem Moduldatenblatt Nennleistung Pmax, Arbeitspunktspannung Vmp, Arbeitspunktstrom Imp, Leerlaufspannung Voc und Kurzschlussstrom Isc und übertrage alle Werte mit Einheit in eine Tabelle.
- 02 · Schritt 2
Berechne die Nennleistung mit Vmp × Imp und vergleiche das Ergebnis mit Pmax. Kleine Rundungsabweichungen sind normal; große Abweichungen bedeuten, dass ein Wert falsch gelesen wurde.
- 03 · Schritt 3
Miss an einem einzelnen, nicht angeschlossenen Modul zuerst die Gleichspannung im Leerlauf. Das Multimeter bleibt im Spannungsbereich; der Kurzschlussstrom wird in dieser Anfängerübung nicht direkt gemessen.
- 04 · Schritt 4
Vergleiche den Messwert mit Voc und notiere Lichtverhältnisse sowie Modultemperatur. Beende die Prüfung bei beschädigten Leitungen, Steckern oder Glasflächen.
Material & Werkzeug
- Moduldatenblatt
- Ein einzelnes unbeschädigtes PV-Modul
- Digitalmultimeter mit DC-Spannungsbereich
- Abdeckung, Schutzbrille und Messprotokoll
Sicherheit & Abbruch
- PV-Module stehen bei Licht unter Spannung. Steckverbindungen nie unter Last trennen und Module vor Arbeiten abdecken oder fachgerecht freischalten.
- Keine Arbeiten an 230 Volt, Hausinstallation, Erdung oder Netzeinspeisung durchführen; diese Aufgaben gehören in einen Elektrofachbetrieb.
Typische Irrtümer
- Einen Kennwert zu „Verstehen, wie Zelle, Modul, Spannung, Strom und Leistung zusammenhängen“ übernehmen, ohne Einheit und Einsatzbedingungen zu prüfen
- Komponenten kaufen oder verbinden, bevor Kompatibilität und notwendige Absicherung geklärt sind
- Nennkapazität, Spitzenleistung oder einen günstigen Einzelwert als dauerhaft verfügbare Leistung einplanen
- Trotz ungewöhnlicher Wärme, Geruch, Schwingungen, Leckagen, Verunreinigungen oder instabiler Messwerte weiterarbeiten
Abschluss-Checkliste
- Pmax, Vmp, Imp, Voc und Isc gefunden
- Pmax rechnerisch geprüft
- Messbuchsen und Polarität kontrolliert
- Leerlaufspannung mit Bedingungen dokumentiert
ENTSCHEIDUNGSCHECK
Ein Messwert zu „Verstehen, wie Zelle, Modul, Spannung, Strom und Leistung zusammenhängen“ weicht von der Planung ab und zugleich tritt ein Warnzeichen auf. Was ist jetzt richtig?
- Den Wert mit dem besten früheren Messergebnis mitteln
- Anlage stoppen, betroffenen Bereich sichern, Ursache klären und die Prüfung anschließend kontrolliert wiederholen
- Sicherungswert oder Alarmgrenze erhöhen
Antwort anzeigen
Richtige Antwort: Anlage stoppen, betroffenen Bereich sichern, Ursache klären und die Prüfung anschließend kontrolliert wiederholen
Als Vergleich dient dieses Beispiel: Ein Modul liefert bei 32 V und 9 A momentan 288 W. Die tägliche Energie in Wh hängt zusätzlich von Sonnenscheindauer, Ausrichtung, Temperatur und Verlusten ab. Der Betrieb darf erst fortgesetzt werden, wenn die Ursache des Warnzeichens geklärt ist und alle zulässigen Grenzen wieder eingehalten werden.
