Vorbereiten
- Antrieb, Wellen, Riemen oder Ketten vollständig gegen Berührung schützen
- Generator, Gleichrichter, Regler, Sicherung und Akku anhand ihrer Datenblätter abgleichen
D · Generator selbst bauen · 12–18 MIN.
Verstehen, wie Bewegung im Magnetfeld elektrische Spannung erzeugt
In dieser Lektion ermittelst du, was „Verstehen, wie Bewegung im Magnetfeld elektrische Spannung erzeugt“ im Alltag tatsächlich leisten muss. Du prüfst die Bedingungen am Standort und die Grenzen der verwendeten Technik. Danach hältst du das Ergebnis, die verfügbare Reserve und eine sichere Alternative fest.
Dein LernfortschrittAuf diesem Gerät gespeichert.
Lektionskompass
Anleitung
Vorbereiten, Schritt für Schritt durchführen und das Ergebnis kontrollieren.
Durchführen
- Führe „Arbeitsplatz vorbereiten“ durch und notiere jeden Wert zusammen mit seiner Einheit und dem jeweiligen Betriebszustand.
- Lege vor dem nächsten Schritt fest, bei welchen Warnzeichen du die Arbeit abbrichst und welche sichere Alternative dir dann zur Verfügung steht.
Prüfen
- Motor und Messgerät eindeutig bezeichnet
- Messbuchsen und Gleichspannungsbereich kontrolliert
- Polaritätswechsel bei umgekehrter Drehrichtung erkannt
Wenn der Ablauf nicht wie geplant funktioniert
Sicher anpassen
- Aufbau zunächst ohne Akku im Leerlauf messen und Drehzahl langsam erhöhen
- Bei fehlendem Schutz oder Not-Stopp nur das elektrische Prinzip ohne mechanischen Antrieb demonstrieren
Fehler erkennen und korrigieren
- Sind Spannung oder Polarität unklar, bleibt der Akku getrennt, bis du den Messaufbau geprüft hast.
- Treten Vibrationen, Schlupf oder Erwärmung auf, setzt du den Antrieb still, trennst die Energiequelle und korrigierst die Befestigung.
Konkrete Lernziele
- Bewegen sich Magnetfeld und Spule gegeneinander, entsteht elektrische Spannung.
- Drehzahl, Magnetzahl und Wicklung bestimmen deren Höhe.
- Sobald Strom fließt, wird der Generator schwerer anzutreiben und die Spannung kann sinken.
Was du konkret prüfst
Bewegen sich Magnetfeld und Spule gegeneinander, entsteht elektrische Spannung. Drehzahl, Magnetzahl und Wicklung bestimmen deren Höhe. Sobald Strom fließt, wird der Generator schwerer anzutreiben und die Spannung kann sinken.
REALE SYSTEMANSICHT + TECHNISCHES DETAIL 1/5
Teile- und Explosionszeichnung
Bewegen sich Magnetfeld und Spule gegeneinander, entsteht elektrische Spannung. Drehzahl, Magnetzahl und Wicklung bestimmen deren Höhe. Sobald Strom fließt, wird der Generator schwerer anzutreiben und die Spannung kann sinken.

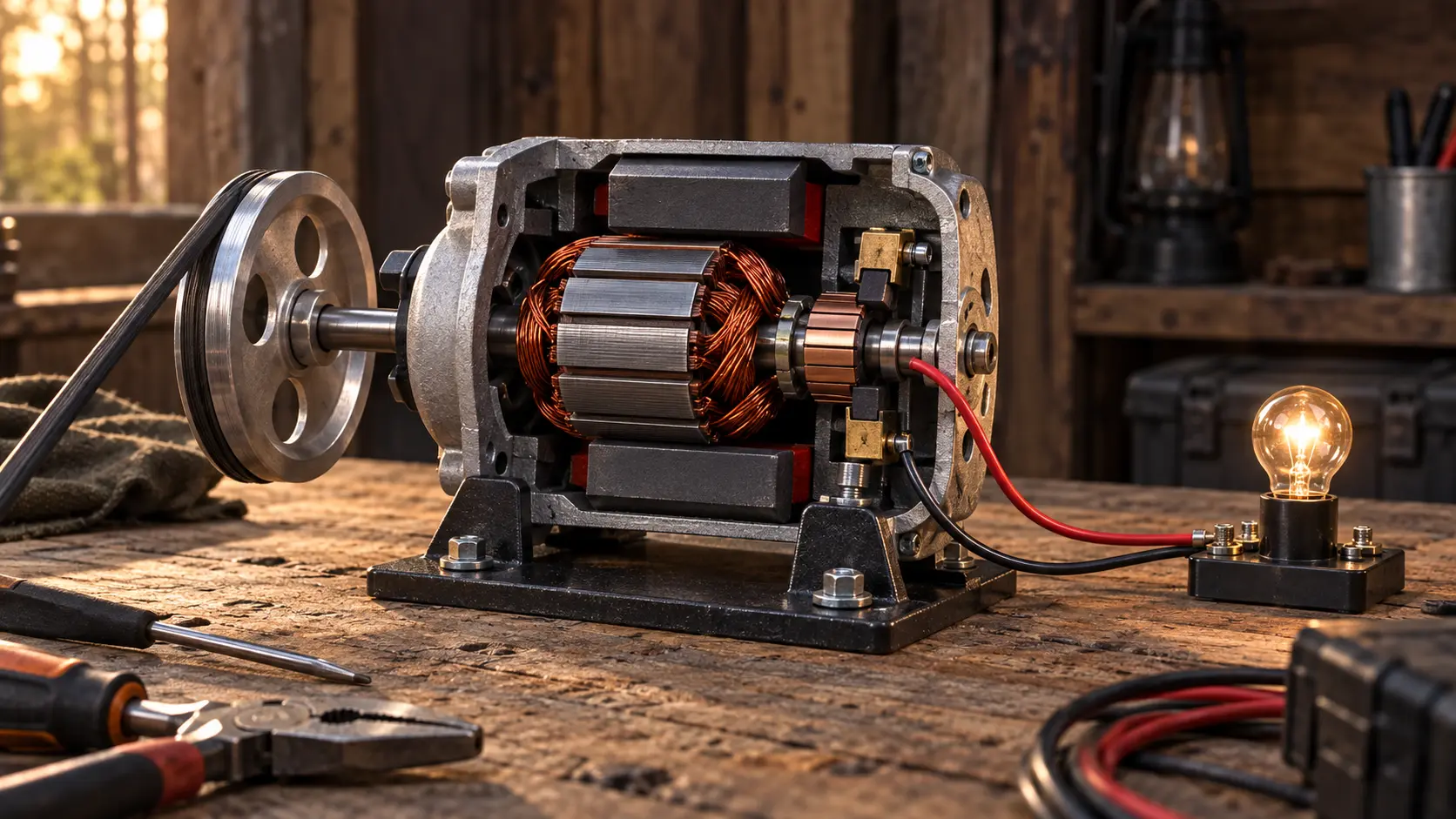

REALE BAUTEILANSICHT
Der mechanische Antrieb dreht den Rotor; dessen Magnetfeld induziert in den Kupferwicklungen die elektrische Spannung.
| No. | Bezeichnung | Funktion | Auswahlkriterium |
|---|---|---|---|
| 1 | Grundplatte, Winkel, Schrauben | trägt und versteift | steif, plan, passend verschraubt |
| 2 | Lagerböcke und Welle | führt die Drehachse | spielfrei und fluchtend |
| 3 | Kurbel/Rad und Riemen-/Kettentrieb | überträgt und übersetzt | Drehzahlbereich und Last passend |
| 4 | Spanner und Kupplung | stellt Spannung/Ausgleich ein | einstellbar, berührungsgeschützt |
| 5 | Permanentmagnetmotor | erzeugt Niedervoltspannung | Datenblatt für Drehzahl, U und I |
| 6 | Haube und Not-Aus/Trennung | verhindert Zugriff und trennt | fest, werkzeuggebunden, erreichbar |
- 1Grundplatte / Winkel / Schrauben
- 2Lagerböcke / Welle / Kupplung
- 3Kurbel oder Fahrradtrieb
- 4Riemenscheiben / Riemen / Spanner
- 5Permanentmagnetmotor / Anschlüsse
- 6Schutzhaube / Not-Aus
Anfänger-Referenzaufbau
Der gesamte Lernpfad verwendet ein vom Hausnetz getrenntes 12-Volt-Referenzsystem. Eine Kurbel oder ein Fahrrad treibt einen Permanentmagnetgenerator an. Dahinter folgen Sicherung, zweipolige Trennung, gegebenenfalls Gleichrichter, geeigneter Regler, Messung und erst am Ende eine freigegebene Gleichstromlast oder ein kompatibler Speicher. Spannung ist der elektrische Druck, Strom die fließende Ladungsmenge und Leistung das Produkt aus Volt und Ampere.
TECHNISCHE ZEICHNUNG 2/5
Mechanischer Aufbau: sechs Zustände
Jedes Panel zeigt den Zustand nach dem Schritt; Orange kennzeichnet das neue Teil.
- Werkzeug
- Bohrer, Körner
- Sollzustand
- Bohrbild stimmt; Platte liegt plan
- Prüfkriterium
- Lochabstand messen
- Werkzeug
- Schlüssel, Drehmomentschlüssel
- Sollzustand
- Lager fest, noch justierbar
- Prüfkriterium
- Diagonalmaß vergleichen
- Werkzeug
- Lineal, Fühlerlehre
- Sollzustand
- Welle dreht frei und fluchtet
- Prüfkriterium
- von Hand 3 Umdrehungen
- Werkzeug
- Schlüssel, Winkel
- Sollzustand
- Motor parallel; Spannweg frei
- Prüfkriterium
- Scheibenflanken anlegen
- Werkzeug
- Spannungsmesser/Lineal
- Sollzustand
- Riemen mittig, nicht überstrafft
- Prüfkriterium
- Herstellerwert/Deflektion prüfen
- Werkzeug
- Schraubendreher, Prüfstab
- Sollzustand
- kein Zugriff; Trennung erreichbar
- Prüfkriterium
- Stillstand und Zugriff testen
- 1Grundplatte bohren
- 2Lagerböcke befestigen
- 3Welle einsetzen und fluchten
- 4Motorhalter in Langlöchern
- 5Riemen auflegen und spannen
- 6Haube und Not-Aus montieren
Freigabepunkt vor dem nächsten Schritt
Du gehst erst weiter, wenn du am kleinen Handversuch Gleichspannung messen, das Vorzeichen einer umgekehrten Drehrichtung erklären und Leerlauf- von Lastspannung unterscheiden kannst. Akku, Wechselrichter und Netzleitung bleiben in dieser Lektion vollständig getrennt.
TECHNISCHE ZEICHNUNG 3/5
Kurbelgenerator: Seitenansicht und Übersetzung
n₂ = n₁ × D₁/D₂; Pfeile zeigen die entgegengesetzten Scheibendrehrichtungen.
| Antriebsdurchmesser | 300 mm | Motorscheibe | 50 mm |
|---|---|---|---|
| Kurbeldrehzahl | 60 min⁻¹ | Motordrehzahl | 60 × 300 / 50 = 360 min⁻¹ |
- 1sicherer Griff
- 2Kurbelarm
- 3große Scheibe D₁
- 4kleine Scheibe D₂
- 5Riemen + Lager
- 6Motor + Haube
Daran erkennst du ein korrektes Ergebnis
Beim langsamen Drehen erscheint eine kleine Spannung. Mit steigender Drehzahl steigt sie. Nach Anschluss einer geeigneten Kleinlast fällt sie etwas ab und die Welle lässt sich schwerer drehen. Bleibt die Anzeige null oder springt stark, werden Messbereich, Buchsen, Leitungen und Motor geprüft.
TECHNISCHE ZEICHNUNG 4/5
Isolierter 12-/24-V-Schaltplan
Plus über beide Sicherungen, Minus als Rückweg. Niemals einen Akku direkt und ungeregelt laden.
- 1PM-Generator
- 2optionaler Gleichrichter
- 3quellnahe Sicherung F1
- 4zweipoliger Trenner S1
- 5Laderegler/DC-DC
- 6V/A-Messung
- 7batterienahe Sicherung F2
- 8kompatibler Akku / DC-Last
WARNUNG: Nur galvanisch getrennte Niedervoltanlage.
Durchgerechnetes Beispiel
Verdoppelt sich in einem gegebenen Generator die Drehzahl, steigt die Leerlaufspannung näherungsweise proportional; belastete Leistung bleibt durch Wärme und Antrieb begrenzt.
TECHNISCHE ZEICHNUNG 5/5
Verbotene Netzkopplung
Die durchgestrichene Darstellung ist keine Bauanleitung: Hier endet das Projekt.
- 1Generator
- 2Keine 230 V
- 3Keine Hausinstallation
- 4Keine Netzeinspeisung
WARNUNG: STOPP: keine Steckdose, Hausleitung oder Netzeinspeisung.
ARBEITSABLAUF
Schritt für Schritt durchführen
- 01 · Arbeitsplatz vorbereiten
Lege einen kleinen Permanentmagnet-Gleichstrommotor, ein Multimeter und zwei Messleitungen auf eine trockene, freie Arbeitsfläche. Der Motor bleibt vollständig von Akku, Steckdose und Hausinstallation getrennt.
- 02 · Multimeter einstellen
Stecke Schwarz in COM und Rot in V. Stelle Gleichspannung auf einen Messbereich oberhalb von 24 V. Prüfe die Buchsenstellung, bevor du die Leitungen mit den Motorklemmen verbindest.
- 03 · Leerlaufspannung erzeugen
Drehe die Motorwelle zunächst langsam von Hand. Notiere Drehrichtung und angezeigte Spannung. Drehe anschließend in Gegenrichtung und beobachte, wie sich das Vorzeichen ändert.
- 04 · Drehzahl vergleichen
Drehe zehn Sekunden langsam und danach zehn Sekunden schneller. Die Spannung muss bei höherer Drehzahl erkennbar steigen. Stoppe, wenn die Welle hakt, schleift oder ungewöhnlich warm wird.
- 05 · Kleine Testlast anschließen
Schließe nur eine für die gemessene Spannung geeignete, strombegrenzte DC-Testlast an. Vergleiche Leerlauf- und Lastspannung. Verwende in dieser Grundlagenübung keinen Akku.
- 06 · Ergebnis dokumentieren
Notiere Motorbezeichnung, Drehrichtung, Leerlaufspannung, Lastspannung und auffällige Geräusche. Diese Werte bilden die Grundlage für die spätere Übersetzung und Bauteilauswahl.
Material & Werkzeug
- Kleiner Permanentmagnet-Gleichstrommotor mit lesbarer Typenangabe
- Digitalmultimeter mit intakten, berührungsgeschützten Messleitungen
- Strombegrenzte DC-Testlast oder geeignetes Prüflämpchen
- Schutzbrille, rutschfeste Unterlage, Messprotokoll
Sicherheit & Abbruch
- Keinen Akku, keinen Wechselrichter und keine Netzleitung anschließen.
- Messleitungen nur in COM und V verwenden; niemals im Strommessbereich parallel an den Generator halten.
- Welle nicht mit Bohrmaschine oder ungeschütztem Antrieb beschleunigen.
Typische Irrtümer
- Einen Kennwert zu „Verstehen, wie Bewegung im Magnetfeld elektrische Spannung erzeugt“ übernehmen, ohne Einheit und Einsatzbedingungen zu prüfen
- Komponenten kaufen oder verbinden, bevor Kompatibilität und notwendige Absicherung geklärt sind
- Nennkapazität, Spitzenleistung oder einen günstigen Einzelwert als dauerhaft verfügbare Leistung einplanen
- Trotz ungewöhnlicher Wärme, Geruch, Schwingungen, Leckagen, Verunreinigungen oder instabiler Messwerte weiterarbeiten
Abschluss-Checkliste
- Motor und Messgerät eindeutig bezeichnet
- Messbuchsen und Gleichspannungsbereich kontrolliert
- Polaritätswechsel bei umgekehrter Drehrichtung erkannt
- Leerlauf- und Lastspannung dokumentiert
- Keine Verbindung zu Akku oder Stromnetz hergestellt
ENTSCHEIDUNGSCHECK
Ein Messwert zu „Verstehen, wie Bewegung im Magnetfeld elektrische Spannung erzeugt“ weicht von der Planung ab und zugleich tritt ein Warnzeichen auf. Was ist jetzt richtig?
- Den Wert mit dem besten früheren Messergebnis mitteln
- Anlage stoppen, betroffenen Bereich sichern, Ursache klären und die Prüfung anschließend kontrolliert wiederholen
- Sicherungswert oder Alarmgrenze erhöhen
Antwort anzeigen
Richtige Antwort: Anlage stoppen, betroffenen Bereich sichern, Ursache klären und die Prüfung anschließend kontrolliert wiederholen
Als Vergleich dient dieses Beispiel: Verdoppelt sich in einem gegebenen Generator die Drehzahl, steigt die Leerlaufspannung näherungsweise proportional; belastete Leistung bleibt durch Wärme und Antrieb begrenzt. Der Betrieb darf erst fortgesetzt werden, wenn die Ursache des Warnzeichens geklärt ist und alle zulässigen Grenzen wieder eingehalten werden.
